Template này chia thành 2 tab: tab tính toán để nhập nhanh thông số và tab giải thích công thức để xem lại ý nghĩa từng đại lượng và nguyên lý tính.
Công cụ này là bộ tính nhanh cho xy lanh khí nén và xy lanh thủy lực. Kết quả mang tính tham khảo, lực thực tế có thể thấp hơn do ma sát và các tổn thất trong hệ thống.
Lực đẩy lý thuyết của xy lanh được xác định từ diện tích tác dụng và áp suất làm việc.

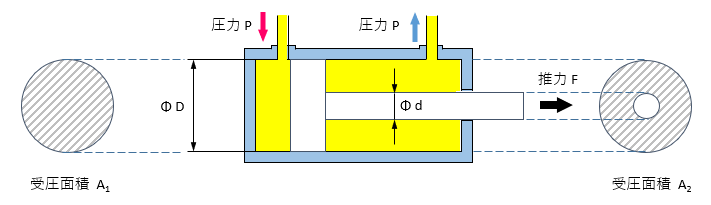

Trong đó D là đường kính trong xy lanh, d là đường kính trục piston, A1 là diện tích tác dụng khi đẩy ra và A2 là diện tích tác dụng khi thu lại.
Xy lanh tác động đơn chỉ có một cổng cấp khí và quay về nhờ lò xo. Xy lanh tác động kép có hai cổng cấp khí nên cả hai chiều chuyển động đều sinh ra bởi áp suất dòng khí hoặc dầu.
Vì phía có trục piston bị giảm diện tích tác dụng, lực và tốc độ thu lại luôn khác với phía đẩy ra.
Ở phía đẩy ra, toàn bộ tiết diện piston chịu áp suất nên diện tích là A1. Ở phía thu lại, tiết diện trục piston chiếm chỗ nên diện tích còn lại là A2.
Bước 3 dùng lưu lượng Q để tính tốc độ di chuyển của xy lanh ở cả hai chiều. Vì diện tích phía thu lại nhỏ hơn, tốc độ thu thường lớn hơn tốc độ đẩy nếu lưu lượng không đổi.
Bước 4 dùng hành trình ST để tính thể tích không khí hoặc dầu cần thiết cho một lần đẩy ra của xy lanh.
